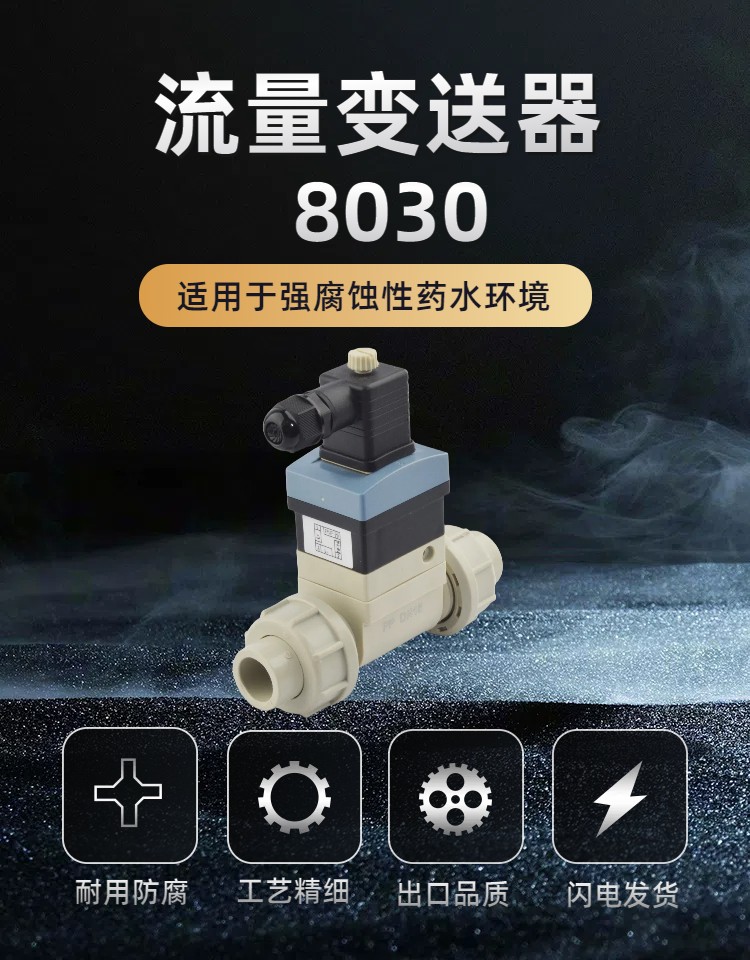

NF3030 涡轮流量计

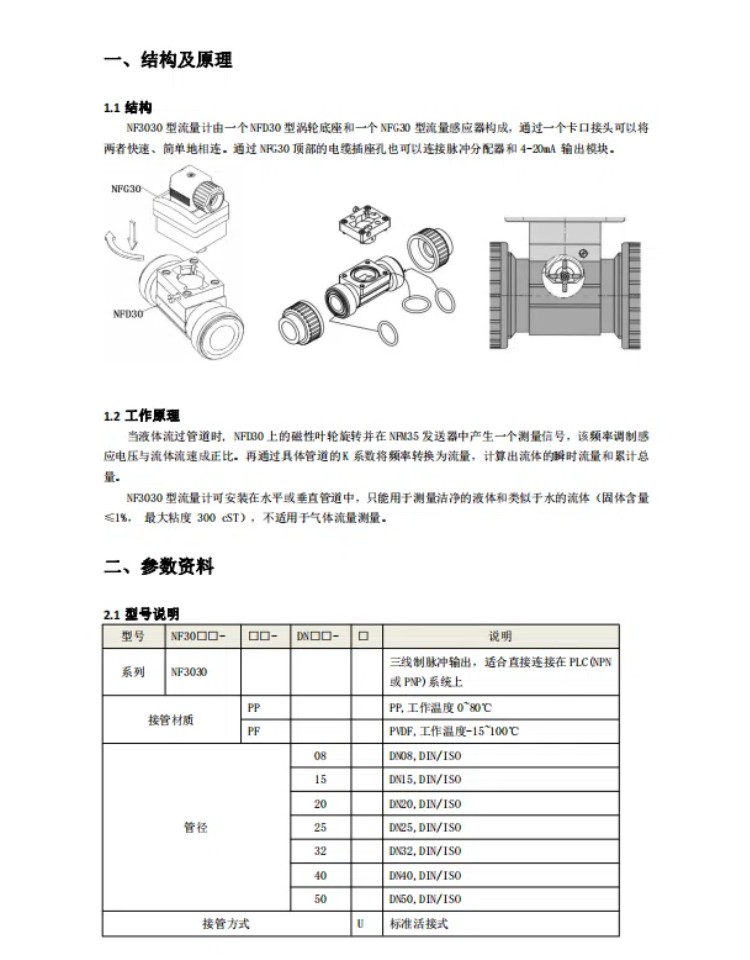

一、结构及原理

1.1结构

NF3030型流量计由一个NFD30型涡轮底座和一个NFG30型流量感应器构成，通过一个卡口接头可以将两者快速、简单地相连。通过NFG30顶部的电缆插座孔也可以连接脉冲分配器和4-20mA 输出模块。

1.2工作原理

当液体流过管道时, NFD30上的磁性叶轮旋转该测量信号并在NFM35发送器中产生一个测量信号，该频率调制感应电压与流体流速成正比。再通过具体管道的K系数将频率转换为流量，计算出流体的瞬时流量和累计总量。

NF3030型流量计可安装在水平或垂直管道中，只能用于测量洁净的液体和类似于水的流体（固体含量≤1%， 最大粘度 300 cST），不适用于气体流量测量。

二、技术参数指标

2.1技术参数

管径大小        DN15~ DN50

测量范围        0.3 ~ 10 m/s

流量范围        最小流量 3 L/ min( DN15 管道最小流速 0.3 m/s)

接管材质        PVC， PP ，PVDF

压力等级        PN10

流体温度        PVC：0~50℃，PP:0~ 80℃，PVDF:-15~ 100℃

环境温度        0~ 60℃

相对湿度        80% max.

防护等级        IP 65

测量误差        1. 在线校正：±0.5% of F.S.(@10 m/s，20℃)

                      2. 标准 K 系数校正: ±0.5% of F.S. + 2.5% of R.(@10 m/s，20℃)

线性度          ≤±0.5% of F.S.

重复性          0.4% of R.

脉冲 / 转       2

涡轮            PVDF （轴承：陶瓷 ）

密封圈          氟橡胶 FPM

外壳            聚碳酸酯PC

电源            12-30V DC

输出信号        NPN/PNP （最大100mA ，频率 0~300Hz ）

最大电缆长度    50 米（屏蔽电缆截面积最大 1.5mm² ）

三、安装说明

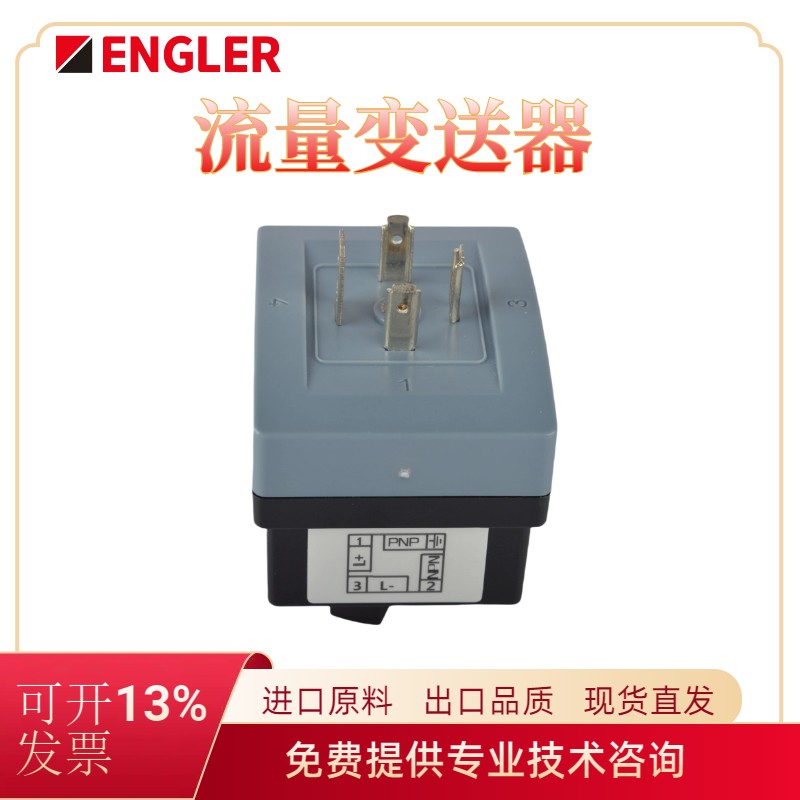

3.1电气连接

线缆插座安装方式：

1.取下螺钉  1 ，打开连接器。

2.从外罩  2  中取出接线块  3 。

3.按接线端子分配接线：

4.装回去时，接线块可根据需要旋转90°装入。

5.为确保测量的准确性，流量计在管道上的安装位置，应根据不同的管道设计保持上下游直管距离。

四、产品特点

1.通径8.0-50 mm

2.电子部件与接头之间采用卡口连接，便于安装

3.可选4-20mA和标准脉冲输出

4.2线制或3线制系统

5.NF/3030流量计可与8022流量计,S030流量计底座，S030涡轮座，S030叶轮和轴承，8035流量表，8226电导率表等配套使用。

五、注意事项

1.测量时管道必须完全充满液体，防止管道内形成气泡，否则会造成测量误差。

2.请在流量计前适当位置安装滤网，以避免异物破坏叶轮。

3.流量计安装完成后请勿再冲洗管路，否则可能损坏叶轮陶瓷轴承。

六、产品细节：

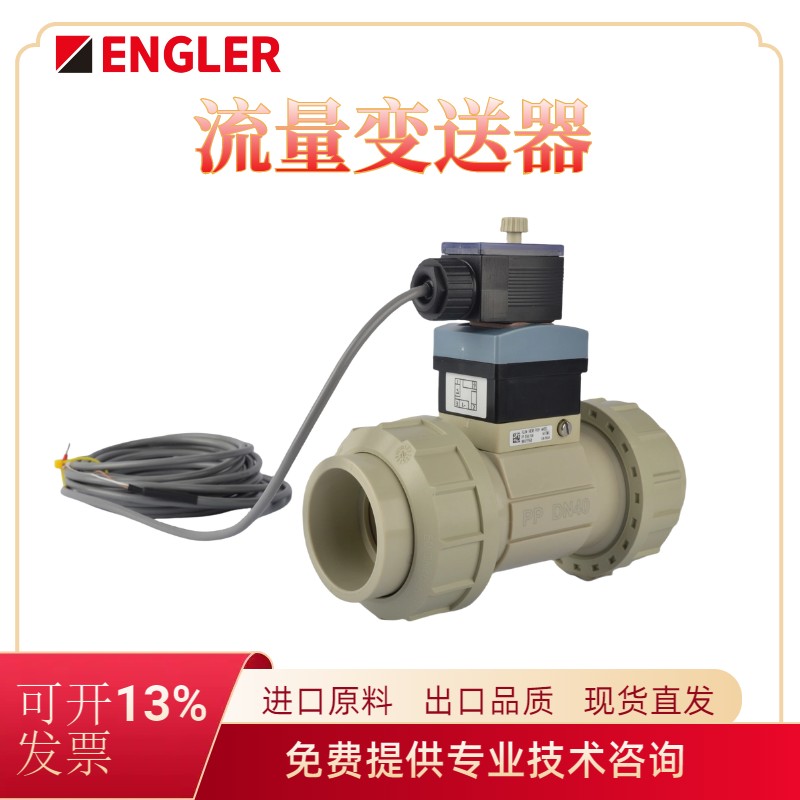

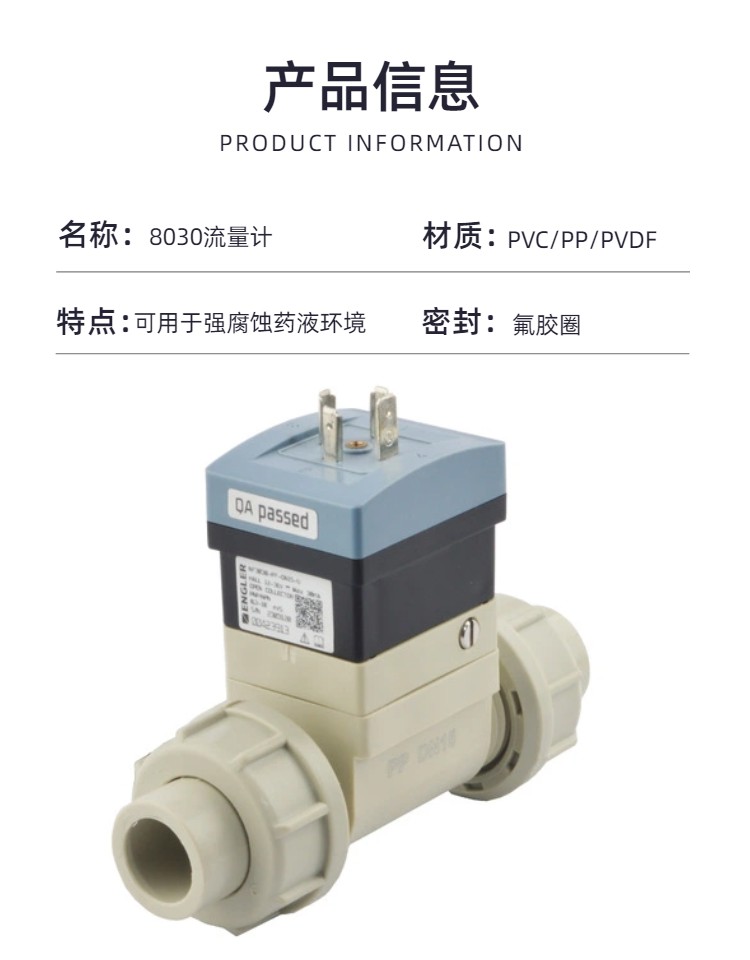

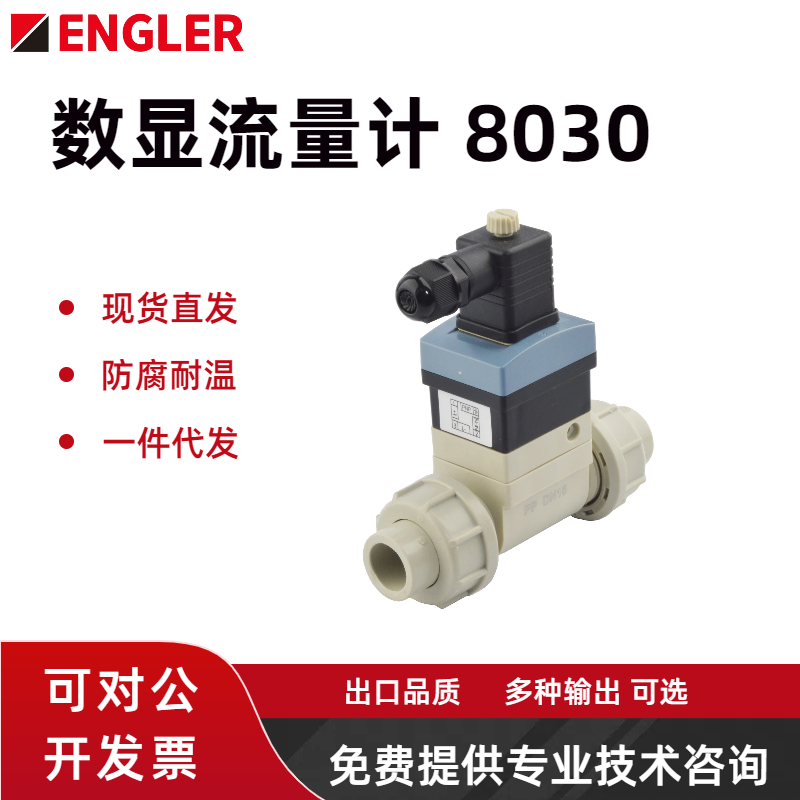

6.1       NF3030型流量计由一个NFD30型涡轮底座和一个NFG30 型流量感应器构成

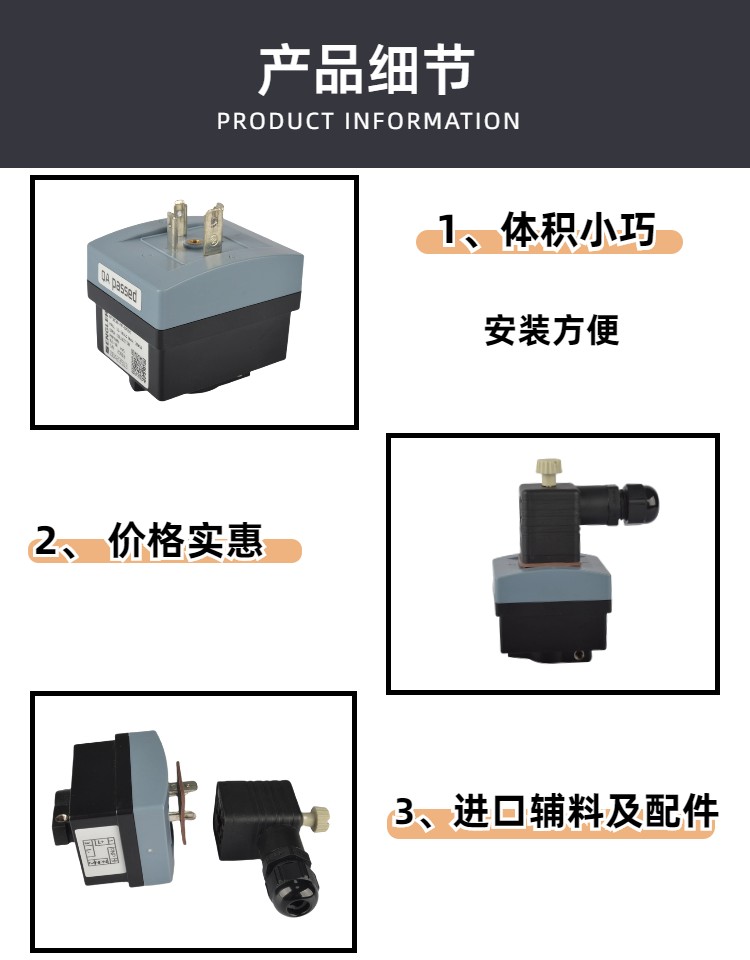

6.2    卡口连接 ，安装方便

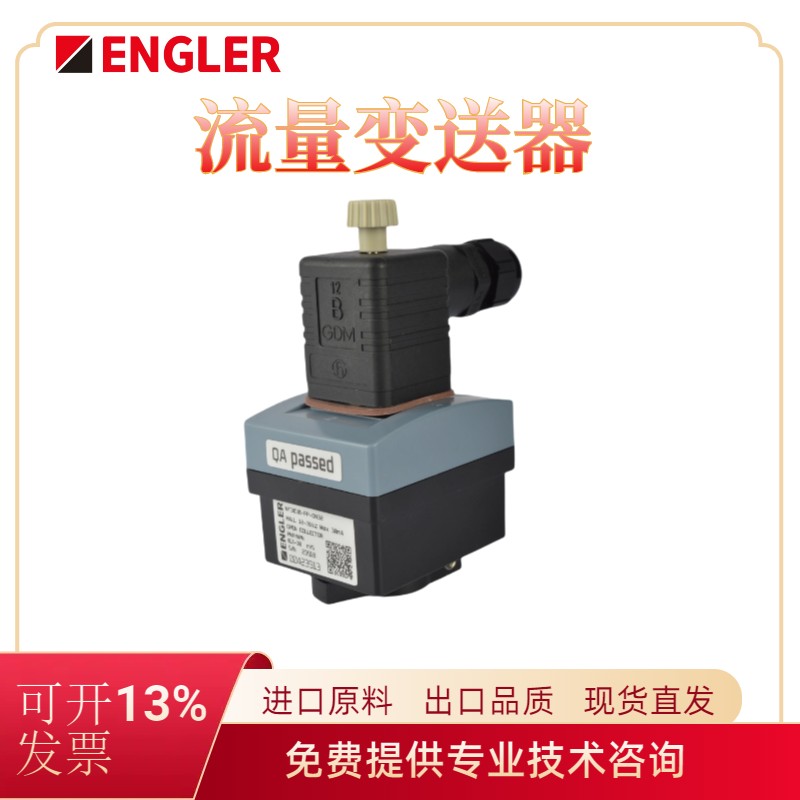

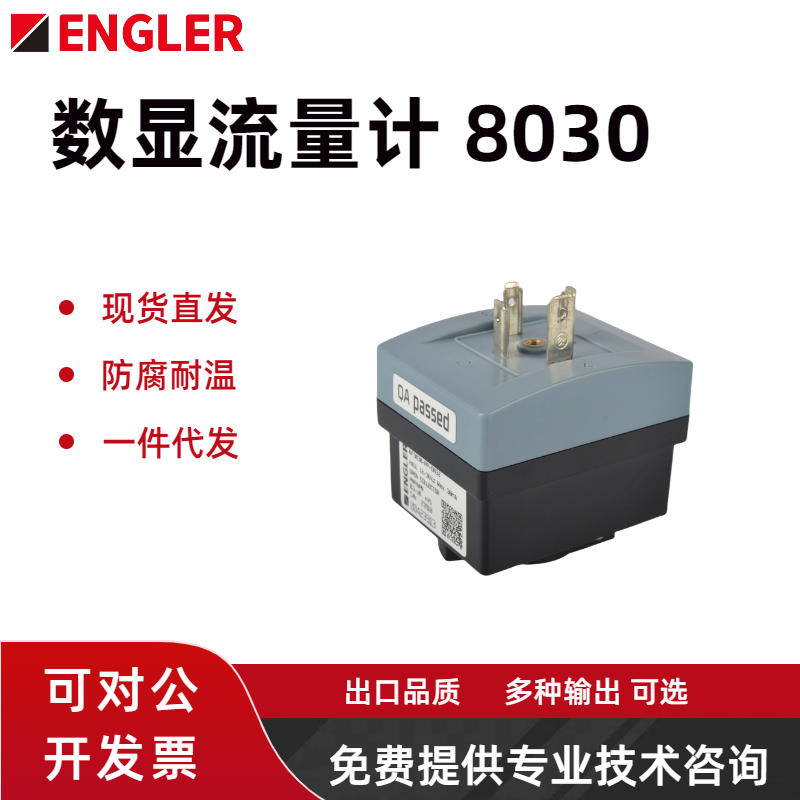

6.3    通过NFG30顶部的电缆插座孔也可以连接脉冲分配器 和 4-20mA 输出模块

6.4     NFD30型涡轮底座可选PP/ PVDF材质 ，管径DN08~DN40
