光伏磁致伸缩液位计

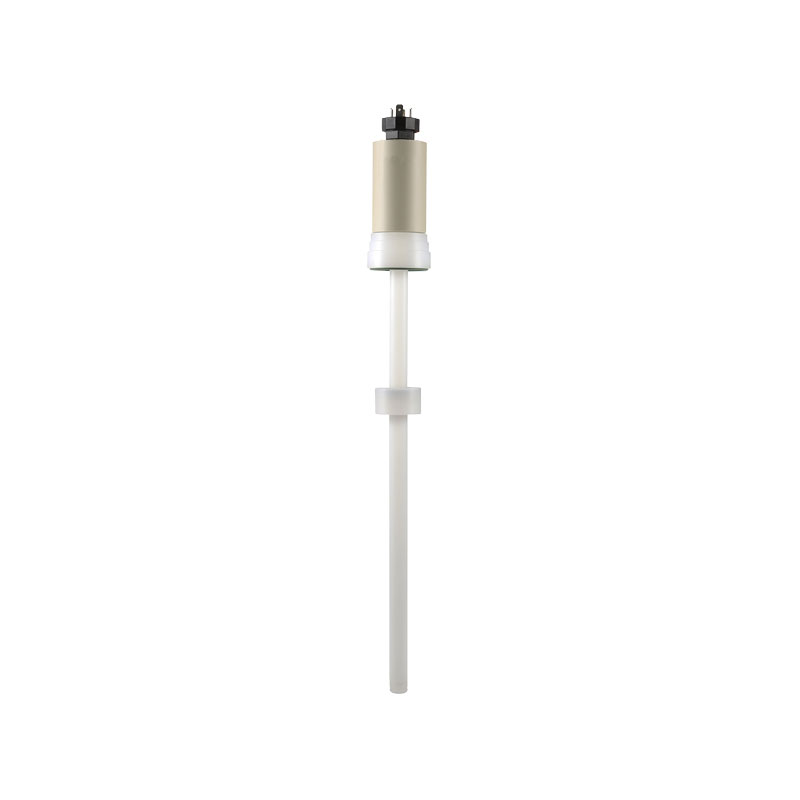

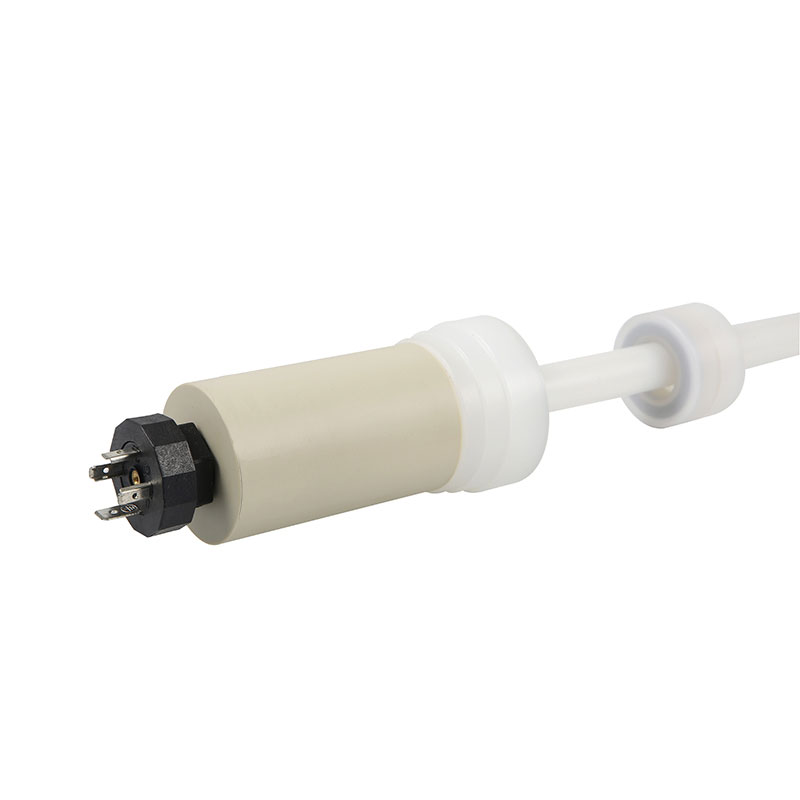

光伏磁致伸缩液位计外壳结构件全部采用PVDF/PP防腐材质。多种多样数据信号输出可选。它广泛用于石油化工设备,新能源技术和其他强酸和强碱介质的必要条件。
光伏磁致伸缩液位计技术参数:
1、量程范围:0—6米,(可根据用户要求定制);
2、工作电源:24VDC;
3、信号输出:4-20mA标准电流信号;
4、测量精度:±1mm或0.3%FS(电流输出型);
5、工作压力:≤4.0Mpa;
6、介质要求:密度≥0.5g/cm3、粘度≤0.005Pa.s;
7、工作温度:T1:0~70℃、T2:-25~+80℃、T3:-40~+85℃;
8、重复性误差:优于0.01%FS;
9、分辨率:优于0.01%FS
10 迟滞:优于0.01%FS
11温度影响:±0.007%FS/℃
光伏磁致伸缩液位计工作原理:
磁致伸缩液位计的传感器杆外侧装有浮球,随着液位的变化,浮球可以沿杆上下移动,浮球的内部结构中有一组永磁环当脉冲电流的磁场遇到由浮球引起的磁环的磁场时,浮球周围的磁场发生变化并导致由磁致伸缩原材料制成的波导丝在该位置产生单个扭转脉冲得出浮球所在的地方。脉冲以固定的速率沿波导线传输,并由检测机构检测。
根据精确测量脉冲电流与扭转波的时间误差能够 精确地明确浮球所属的位置,即液面的位置。磁致伸缩液位计的技术优势:磁致伸缩液位计适用于对清洁液位的精确测量,具有较高的精度要求,精度为1mm,对于流行产品精度为0.1mm。用于精确测量两种不同液体之间的边界。
光伏磁致伸缩液位计特点:
1、极高精度:满量程的0.01%
2、重复精度:优于0.001%FS
3、对重新校准或忘记校准值,不需要重新校检
4、有利于微机对信号开展解决,非常容易完成联网工作,提升全部测量系统的自动化程度。
5、输出精确靠谱,传感器经久耐用,使用期长,无需定时检修或校准
6、同时具备液位、界位、温度、容积、质量等参数测量,智能自适应补偿技术,保证数据采集的高精度
