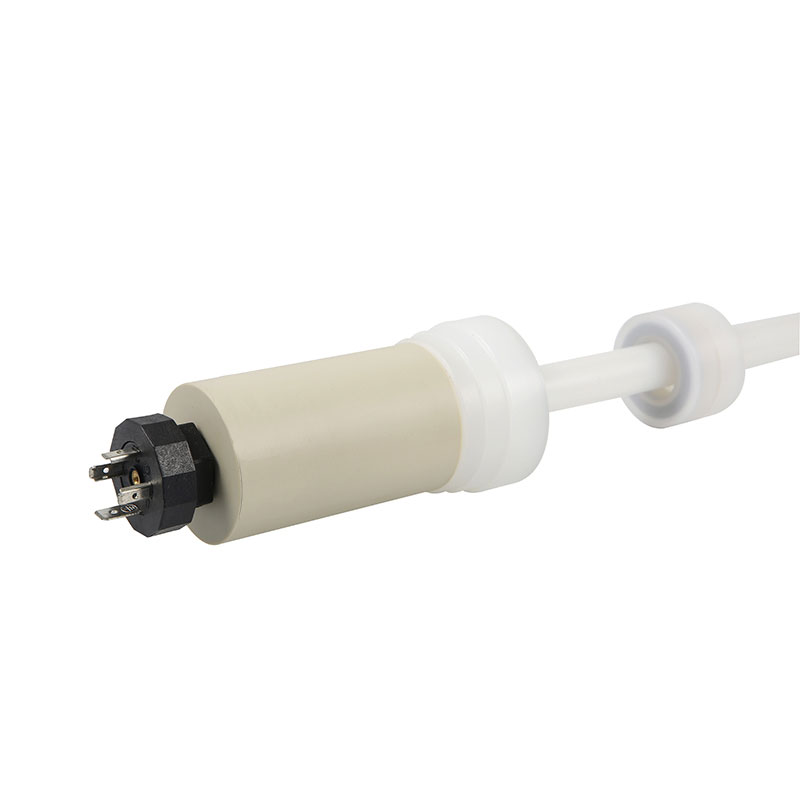

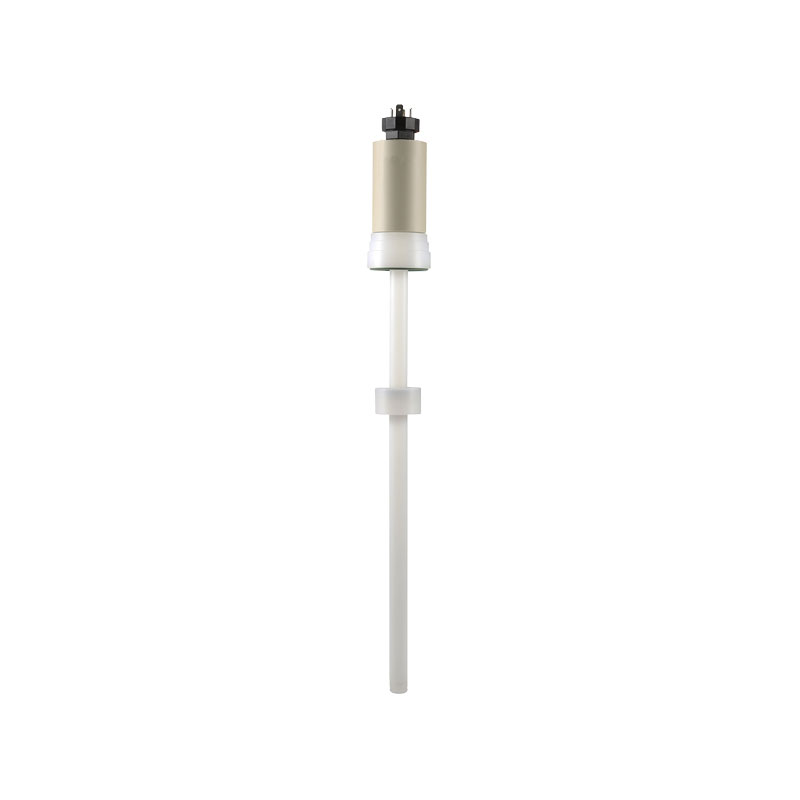

线路板PVDF磁致伸缩液位计
线路板PVDF磁致伸缩液位计是利用磁致伸缩材料的磁致伸缩效应来实现位移的测量, 它具有量程大、非接触式、精度高等特性并综合利用磁致伸缩效应、浮力原理、电磁感应、电子技术等各种各样技术研发而成的液位测量仪表。
线路板PVDF磁致伸缩液位计工作原理：
线路板磁致伸缩液位计基于磁致伸缩效应，当铁磁性材料或亚铁磁性材料在居里点温度以下的电磁场中被磁化时，它们会沿磁化方向略微伸长和缩短，这称为磁致伸缩效应。
线路板PVDF磁致伸缩液位计工作时，浮球会随着液位沿管道上升或下降。浮球装有永磁体，并在其周围形成磁场。电子发射器周期性地发出称为初始脉冲的电流脉冲，该电流脉冲沿磁致伸缩线向下传播。在向下运动期间，在其周围还会产生磁场。当两个磁场相遇时，就会产生一个扭力，该扭力作用在磁致伸缩线上形成返回脉冲，该脉冲以固定的速度向上传播并被电子发射器接收。使用魏德曼效应原理（磁致伸缩工作原理），通过现代先进的电子技术，测量初始脉冲和返回脉冲之间的时间间隔可以准确地测量液位。
线路板PVDF磁致伸缩液位计组成介绍：
线路板磁致伸缩液位计由法兰，连接线，波导线，感应线圈，骨架，屏蔽，保护套，磁体组件，壳体，阻尼器，连接线，固定块和测量电路组成。在每条波导线的同一侧端设置一个感应线圈。感应线圈被缠绕在高稳定性框架上，并且屏蔽被感应线圈的表面围绕。波导线穿过框架的内孔，并且两侧电连接到连接线。波导线的另一端分别装有阻尼器并与连接。
线路板PVDF磁致伸缩液位计产品参数：
测量范围：1~1000mm （根据客户需求定制量程）
适用温度：-40~110C
供电电压：24V DC
输出信号：4~20mA
非线性误差：＜0.05％F.S.
连接规格：螺纹连接、法兰连接（根据客户需要定制）
防护等级：IP65
ENGLER PVDF（聚偏氟乙烯）磁致伸缩液位计,使用的材质是一种高强度、耐腐蚀的物质,使用温度－40～110℃，极佳之耐化学特性，室温下不被酸、碱强氧化剂、卤素所腐蚀；适用于各种环境，是石油、化工、光伏、食品等工业部门的理想液位测量产品。
ENGLER PVDF磁致伸缩液位计产品技术先进，结构合理；液体介质与测量元件完全隔离，任何情况下都非常安全、耐用；全测量过程无盲区，显示直观清晰，测量范围大。可将液位、界位信号转换成4～20mA DC标准信号，传输给计算机、调节器、液位数显仪，实现远距离检测、记录与控制。
PVDF磁致伸缩液位计优点明显：
1.工作原理简单，应用范围广泛
2.对液位连续测量，能可靠稳定获取液位信号
3.信号远距离传送
4.安装方便，使用前一次调校，后续无需调节
5.重复性好
6.耐腐蚀性强，适用于各种工业场所（光伏行业.线路板行业.电镀行业.食品行业.机器制造等）
