  • 产品名称:防腐型磁致伸缩液位计
  • 产品分类:磁致伸缩液位计
  • 产品应用:光伏,化工,半导体电子,冶金,食品,制药,环保等行业
点击咨询

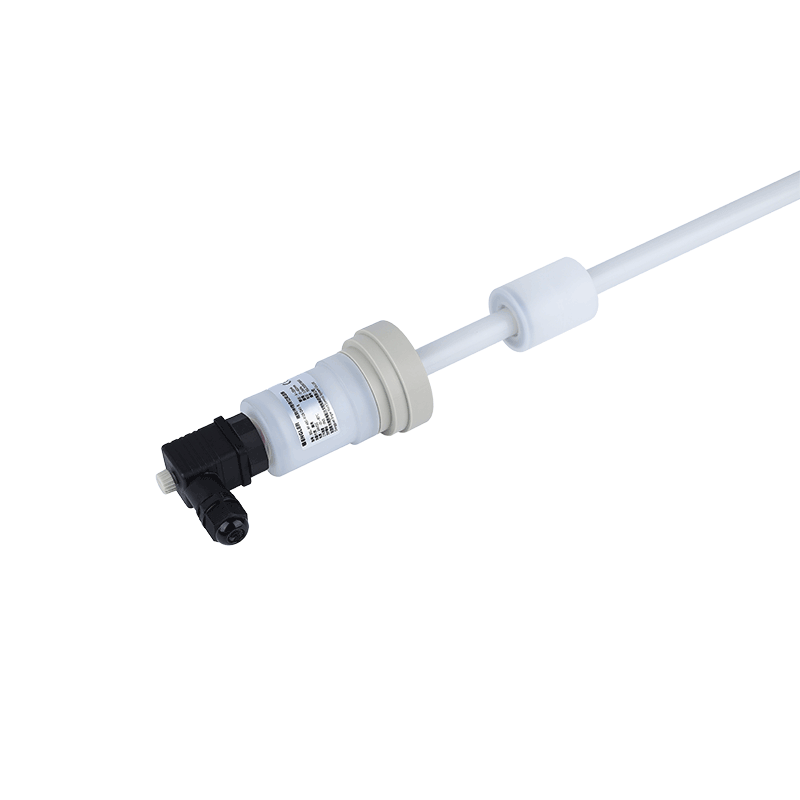

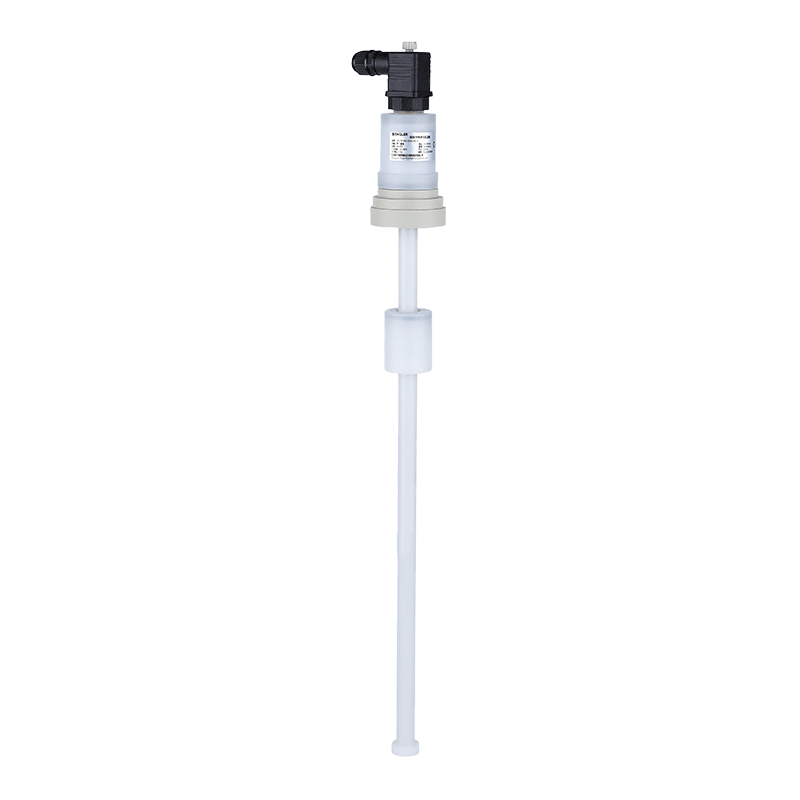

防腐型磁致伸缩液位计

一、EGL-PF-490-402S-D41-S磁致伸缩液位计的概述


可以测量各种储罐或过程罐的液位和界位;是一种可以达到贸易级别高精度液位(界面)测量的智能型现场仪表;

可以在罐顶插入单独使用;

可以通过增加浮子的个数,达到同时测量液位和界面的目的;

可以通过选择合适的浮子,直接测量界面;


EGL-PF-490-402S-D41-S磁致伸缩液位计的原理?


磁致伸缩液位计由一组机械零件和一个集成电路变送器组成。使用时,磁致伸缩液位计插入液体中。变送器将激发脉冲电流。电流信号与波导丝一起产生磁场。背后会有一个磁性浮球,会随着液位的增加或减少,浮球将移位。浮球内部安装了一个永久磁环。当脉冲电流磁场遇到浮球磁环的磁场时,浮球周围的磁场发生变化,从而引起磁感应。波导丝在浮球停留的位置生成扭转波脉冲。该脉冲以固定速度沿着波导丝传输回变送器并由检测电路检测。脉冲电流与扭转波脉冲之间的时间差,以准确确定浮子的位置,从而实现液位信号的远传。


EGL-PF-490-402S-D41-S磁致伸缩液位计优点


1.可靠性高:由于磁致伸缩液位计采用波导原理,无机械可动部件,因此无摩擦,无磨损。整个传感器封装在不锈钢管中,不与测量介质接触。传感器工作可靠,寿命长


2.高精度:由于磁致伸缩液位计可与波导脉冲一起工作,因此通过测量工作期间初始脉冲和脉冲结束的时间来确定测得的位移,因此测量精度高,分辨率优于0.01% FS。用其他传感器很难达到的精度


3.安全性好:磁致伸缩液位计具有很高的防腐性能,使用安全,特别适合于化学原料的测量,测量时无需打开罐盖,避免手动测量的不安全性


4.磁致伸缩液位计易于安装且易于维护:磁致伸缩液位计通常通过储罐顶部现有管口进行安装,特别适合安装地下储罐和已投入运行的储罐。该过程不会影响正常生产


5.促进系统自动化:磁致伸缩液位计的二次仪表采用标准输出信号,便于微机对信号进行处理,易于实现联网工作,提高了整个测量系统的自动化程度。


EGL-PF-490-402S-D41-S磁致伸缩液位计参数指标:

1、量程:0—6米,(可根据用户要求定制);

2、工作电源:24VDC;

3、信号输出:4-20mA

4、测量精度:±1mm或0.3%FS(电流输出型);

5、工作压力:≤4.0Mpa;

6、介质要求:密度≥0.5g/cm3、粘度≤0.005Pa.s;

7、重复性误差:优于0.01%FS;

8、分辨率:优于0.01%FS

9、迟滞:优于0.01%FS

10、温度影响:±0.007%FS/℃
